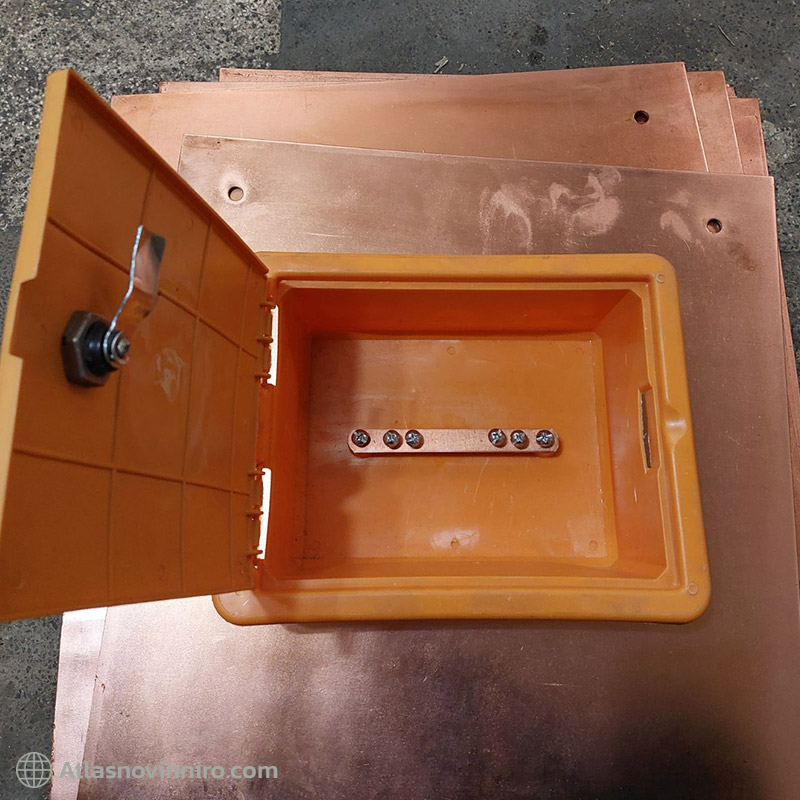

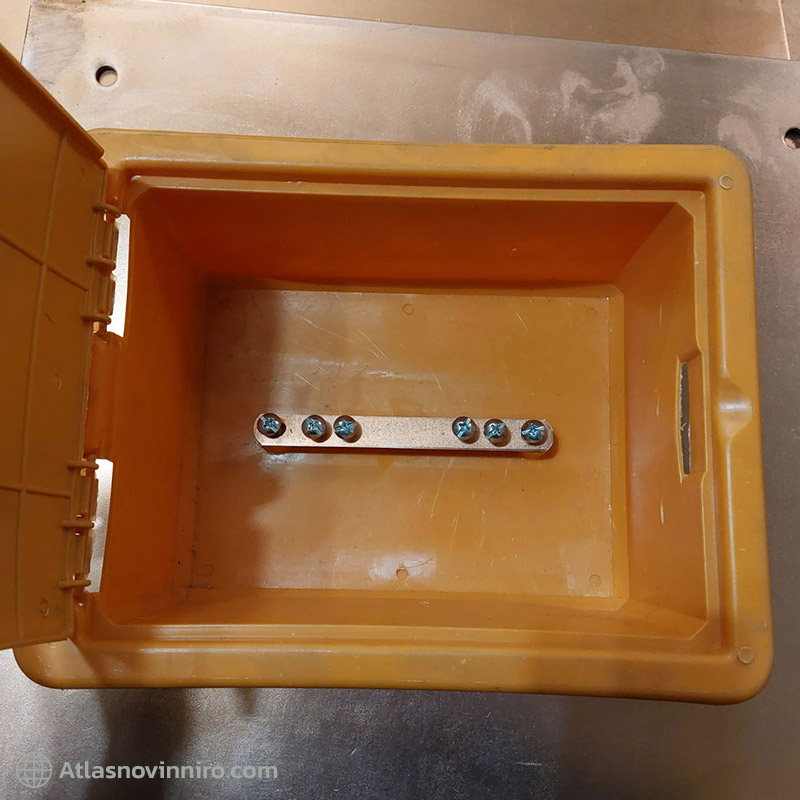

جعبه اتصال ارت (ارت باکس)
0 تومان
جعبه اتصال ارت که با نام ارت باکس (Earth Box) نیز شناخته میشود، محفظهای استاندارد برای حفاظت از محل اتصال هادی ارت به الکترود زمین است. این تجهیز بهگونهای طراحی شده که دسترسی ایمن و سریع برای تست مقاومت زمین، بازدید دورهای و انجام تعمیرات احتمالی را فراهم کند. نصب ارت باکس معمولاً در نزدیکی چاه ارت یا در مسیر هادی نزولی انجام میشود.
جعبه اتصال ارت (ارت باکس) چیست؟
جعبه اتصال ارت که با نام ارت باکس (Earth Box) نیز شناخته میشود، محفظهای استاندارد برای حفاظت از محل اتصال هادی ارت به الکترود زمین است. این تجهیز بهگونهای طراحی شده که دسترسی ایمن و سریع برای تست مقاومت زمین، بازدید دورهای و انجام تعمیرات احتمالی را فراهم کند. نصب ارت باکس معمولاً در نزدیکی چاه ارت یا در مسیر هادی نزولی انجام میشود.
کاربرد ارت باکس در سیستم ارتینگ
ارت باکس نقش نقطه دسترسی (Test Point) را در سیستم ارتینگ ایفا میکند. با استفاده از این جعبه میتوان هادی ارت را بهصورت کنترلشده از سیستم جدا کرده و مقاومت زمین را با دستگاه ارتتستر اندازهگیری نمود. این ویژگی باعث میشود فرآیند بازرسی و نگهداری بدون نیاز به حفاری یا آسیب به شبکه ارت انجام شود.
مزایای استفاده از جعبه اتصال ارت
- سهولت در تست و اندازهگیری: امکان جداسازی سریع هادی برای تست مقاومت زمین
- حفاظت از اتصالات: جلوگیری از نفوذ رطوبت، گردوغبار و ضربه به محل اتصال
- افزایش ایمنی: کاهش خطر تماس مستقیم با هادی ارت
- دوام بالا: مقاوم در برابر شرایط محیطی مختلف
- نگهداری آسان: دسترسی سریع برای بررسی دورهای سیستم
انواع جعبه اتصال ارت (ارت باکس)
ارت باکسها بر اساس محل نصب و جنس بدنه در مدلهای مختلفی عرضه میشوند:
- ارت باکس پلاستیکی مقاوم در برابر UV و رطوبت
- ارت باکس فلزی گالوانیزه یا رنگ کورهای
- مدلهای دفنی مناسب نصب در سطح زمین یا محوطه
- مدلهای دیواری برای نصب در تابلو برق یا فضاهای داخلی
نکات مهم در انتخاب ارت باکس
در انتخاب جعبه اتصال ارت باید به جنس بدنه، درجه حفاظت (IP)، کیفیت ترمینال داخلی، ابعاد مناسب برای هادی ارت و شرایط محیطی محل نصب توجه شود. استفاده از ارت باکس استاندارد و مقاوم، نقش مهمی در عملکرد صحیح و پایدار سیستم ارتینگ ایفا میکند و تضمینکننده امکان تست دورهای مطابق با الزامات ایمنی است.
محصولات مرتبط
کوپلینگ چاه ارت
نوک تیز، چکش خور، کوپلینگ در سایزهای 14، 16، 20
کوپلینگ چاه ارت قطعهای اتصالدهنده در سیستم ارتینگ است که برای افزایش طول میله ارت و اتصال دو یا چند میله به یکدیگر استفاده میشود. این قطعه امکان اجرای الکترودهای عمیقتر را فراهم میکند تا مقاومت زمین کاهش یافته و عملکرد سیستم ارت بهبود یابد. کوپلینگ معمولاً از جنس فولاد با روکش مس یا گالوانیزه ساخته میشود تا علاوه بر استحکام مکانیکی، رسانایی و دوام مناسبی در خاک داشته باشد.
دريچه بازدید فشار قوی
دریچه بازدید فشار قوی یکی از تجهیزات زیرساختی در شبکههای برق و تأسیسات صنعتی است که برای دسترسی ایمن به کابلها، اتصالات و تجهیزات مربوط به سیستمهای برق فشار قوی در زیرزمین یا کانالهای تأسیساتی استفاده میشود. این دریچهها معمولاً بر روی منهولها، کانالهای کابلکشی یا چاهکهای دسترسی نصب میشوند و علاوه بر فراهم کردن امکان بازدید، نقش حفاظتی مهمی نیز دارند.
پایه میله صاعقه گیر
پایه میله صاعقه گیر یکی از اجزای مهم در سیستمهای حفاظت در برابر صاعقه است که وظیفه نگهداری و تثبیت میله صاعقهگیر در ارتفاع مناسب را بر عهده دارد. این پایه معمولاً در بالاترین نقطه ساختمان، دکل یا سازه نصب میشود تا میله صاعقهگیر بتواند تخلیههای الکتریکی ناشی از برخورد صاعقه را جذب کرده و جریان آن را از طریق هادیهای نزولی به سیستم ارت منتقل کند.

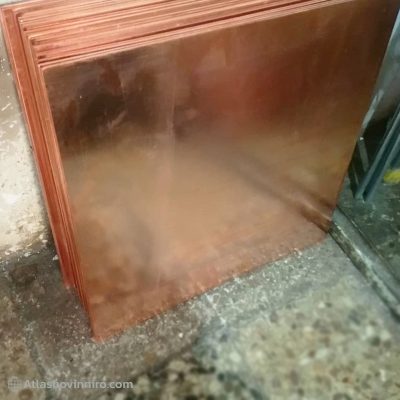

صفحه ارت اتمایز
در سایزهای: 30×30 ،40×40 ،50×50 ،60×60 ،70×70
صفحه ارت اتمایز یکی از اجزای مهم در سیستم چاه ارت و اجرای ارتینگ به شمار میرود که در انتهای چاه نصب میشود. وظیفه اصلی این صفحه، انتقال و تخلیه ایمن جریانهای نشتی و الکترودهای فعال به زمین است. با قرارگیری صفحه ارت در خاک، جریانهای اضافی به صورت یکنواخت در زمین پخش شده و از آسیب رسیدن به تجهیزات الکتریکی و خطرات احتمالی جلوگیری میشود.

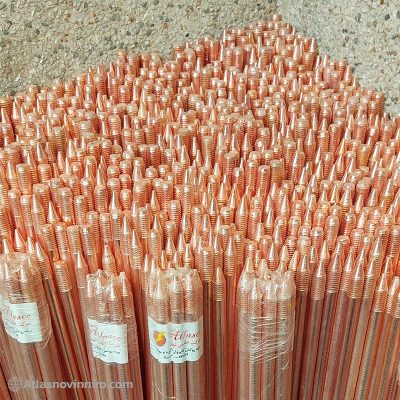

میله ارت اتمایز
